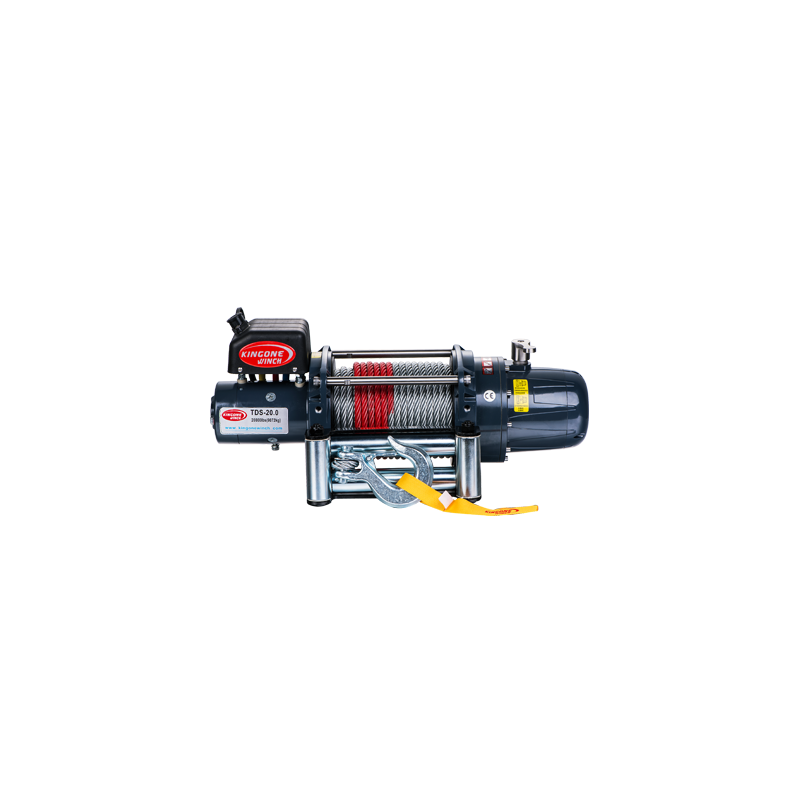

Výkonný sériovo vinutý elektromotor poskytuje vynikajúci krútiaci moment a vyššiu rýchlosť navíjania lana.
Trojstupňová planétová prevodovka zaisťuje navijaku maximálnu spoľahlivosť a odolnosť aj v tých najnáročnejších podmienkach.
Automatická dvojkužeľová brzda.
Spojka s otočným ozubeným vencom umožňuje jednoduché uvoľnenie bubna (voľnobežný chod) pre rýchle a pohodlné odvíjanie oceľového lana.
Jednoduchá inštalácia, obsluha aj údržba.
Podrobné údaje:
ŠPECIFIKÁCIA
Pracovné zaťaženie: 9072 kg / 20 000 libier
Prevodový pomer: 315:1
Rozmery syntetického lana: Φ12 mm × 25 m (Φ8/17" × 83')
Rozmer oceľového lana: Φ8/17" × 83' (Φ12 mm × 25 m)
Motor: 12 V / 6,2 HP; 24 V / 4,0 HP
ŠTANDARDNÉ PRÍSLUŠENSTVO

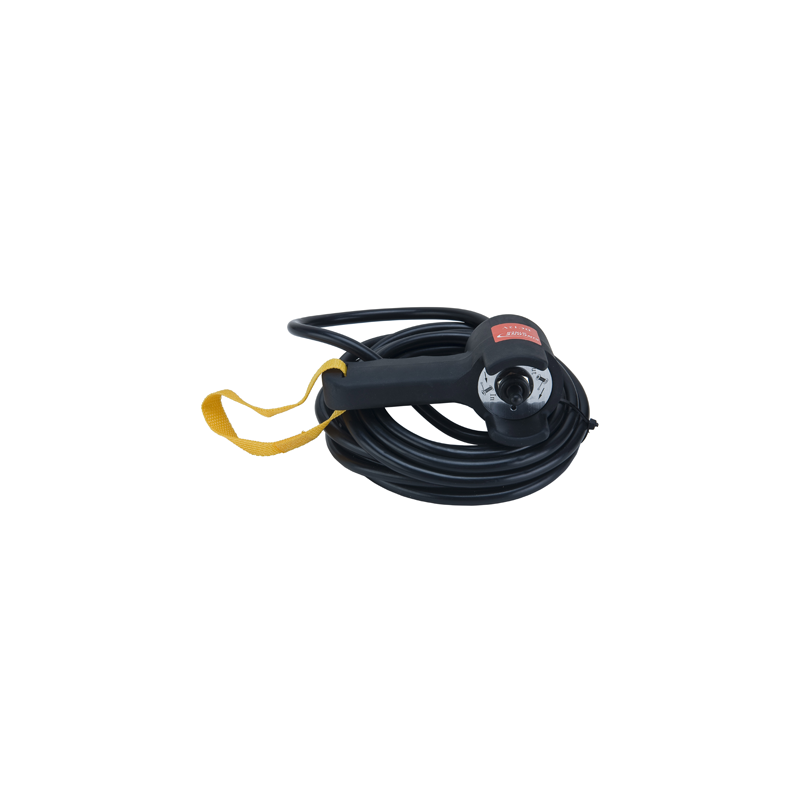

Káblové ovládanie (neobsahuje rádiové diaľkové ovládanie)
Oceľové/syntetické lano s hákom

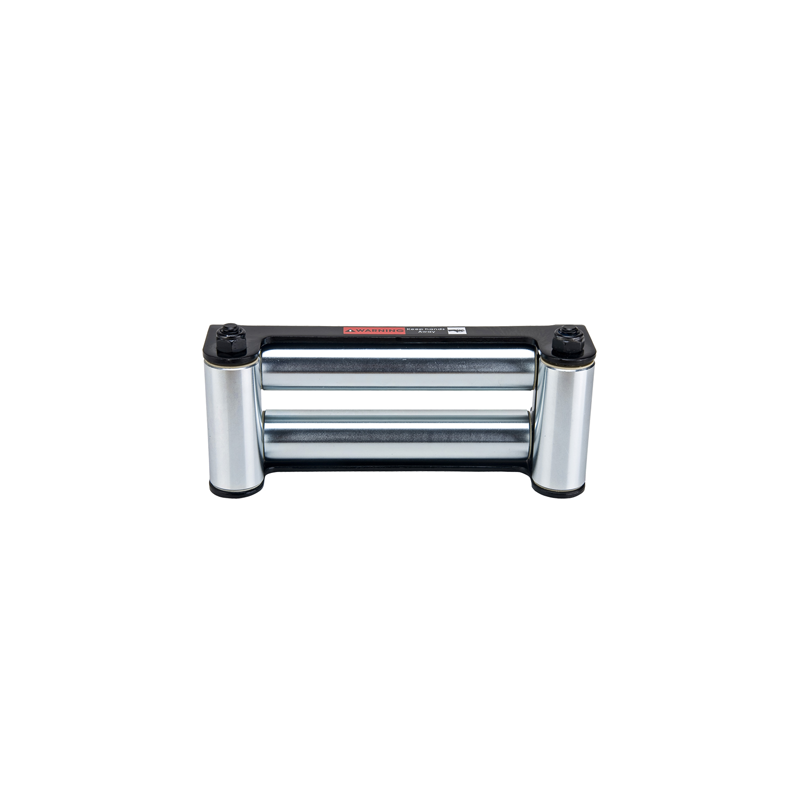

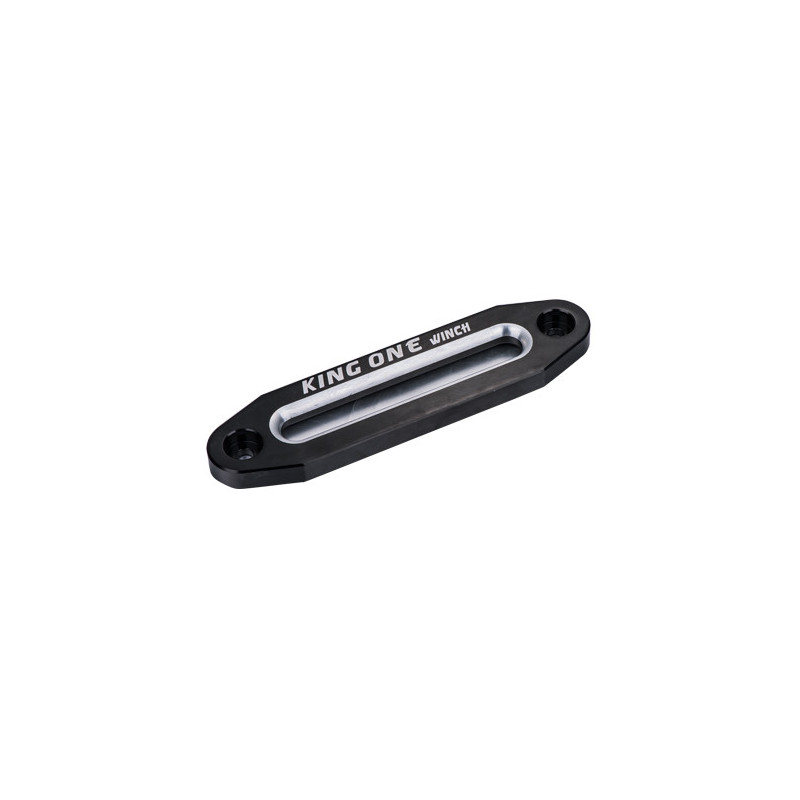

Valčekové vedenie oceľového lana/prievlak na vedenie syntetického lana

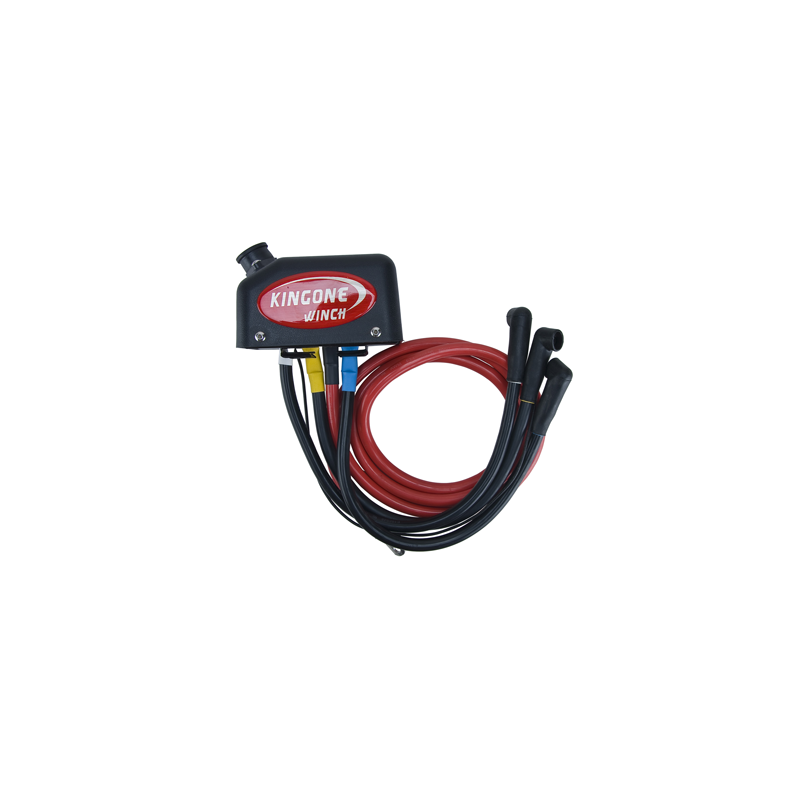

Riadiaca jednotka
Popruh k háku
Pripojovacie silové vodiče
Upevňovacie skrutky
Podrobný návod na obsluhu
ŤAŽNÁ SILA
Vrstva lana Maximálna ťažná sila
1 20 000 libier / 9 072 kg
2 15 380 libier / 6 976 kg
3 13 100 libier / 5 942 kg
4 11 300 libier / 5 125 kg
RÝCHLOSŤ NAVÍJANIA A ODBER PRÚDU (1. vrstva lana na bubne)
Zaťaženie Rýchlosť navíjania Odber prúdu (12 V) Odber prúdu (24 V)
Bez zaťaženia 26,2 stôp/min / 8 m/min 60 30
2 000 libier / 907 kg 23,3 stôp/min / 4,2 m/min 100 60
4 000 libier / 1 814 kg 10,5 stôp/min / 3,19 m/min 125 85
6 000 libier / 2 721 kg 9,2 stôp/min / 2,8 m/min 155 110
8 000 libier / 3 628 kg 8,2 stôp/min / 2,5 m/min 180 130
10 000 libier / 4 536 kg 6,6 stôp/min / 2,0 m/min 215 155
12 500 libier / 5 670 kg 6,3 stôp/min / 1,92 m/min 250 165
14 000 libier / 6 350 kg 5,9 stôp/min / 1,79 m/min 270 175
16 500 libier / 7 484 kg 5,5 stôp/min / 1,67 m/min 290 190
18 000 libier / 8 165 kg 4,6 stôp/min / 1,41 m/min 320 220
19 000 libier / 8 618 kg 3,8 stôp/min / 1,16 m/min 340 240
20 000 libier / 9 072 kg 3,2 stôp/min / 0,97 m/min 360 270
BALENIE
Hmotnosť navijaka: 50 kg so syntetickým lanom / 63kg s oceľovým lanom
Hrubá hmotnosť: 57 kg so syntetickým lanom/ 65kg s oceľovým lanom
Rozmery škatule: 710 × 255 × 450 mm (28" × 10" × 17,7")
