Výkonný sériovo vinutý elektromotor poskytuje vynikajúci krútiaci moment a vyššiu rýchlosť navíjania lana.
Trojstupňová planétová prevodovka zaisťuje navijaku maximálnu spoľahlivosť a odolnosť aj v tých najnáročnejších podmienkach.
Automatická dvojkužeľová brzda.
Spojka s otočným ozubeným vencom umožňuje jednoduché uvoľnenie bubna (voľnobežný chod) pre rýchle a pohodlné odvíjanie oceľového lana.
Jednoduchá inštalácia, obsluha aj údržba.
Podrobné údaje:
ŠPECIFIKÁCIA
Ťažná sila: 4 309 kg / 9 500 libier
Motor: 12 V / 5,0 HP; 24 V / 3,0 HP
Prevodovka: Trojstupňová
Prevodový pomer: 173 : 1
Spojka pre voľné odvíjanie: Otočný veniec (vnútorné ozubenie)
Rozmery oceľového lana: Φ11/32" × 100' (Φ8,7 mm × 30 m)
Rozmer syntetického lana: Φ11/31" × 100' (Φ9,0 mm × 30 m)
Rozmery bubna: Φ2,5" × 9" (Φ63,5 mm × 229 mm)
ŠTANDARDNÉ PRÍSLUŠENSTVO
Káblové ovládanie (neobsahuje rádiové diaľkové ovládanie)
Oceľové/syntetické lano s hákom

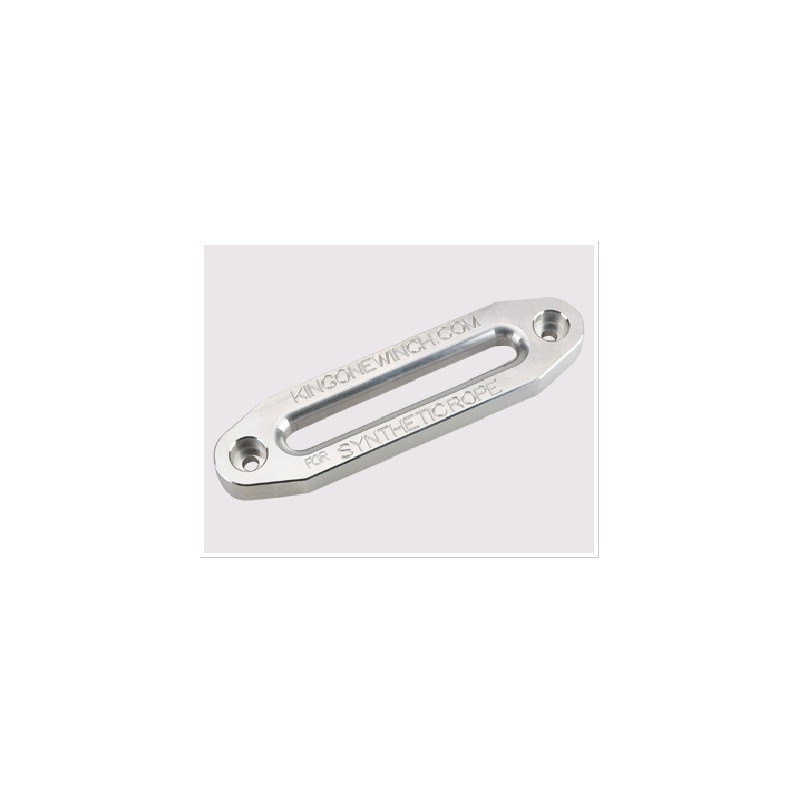

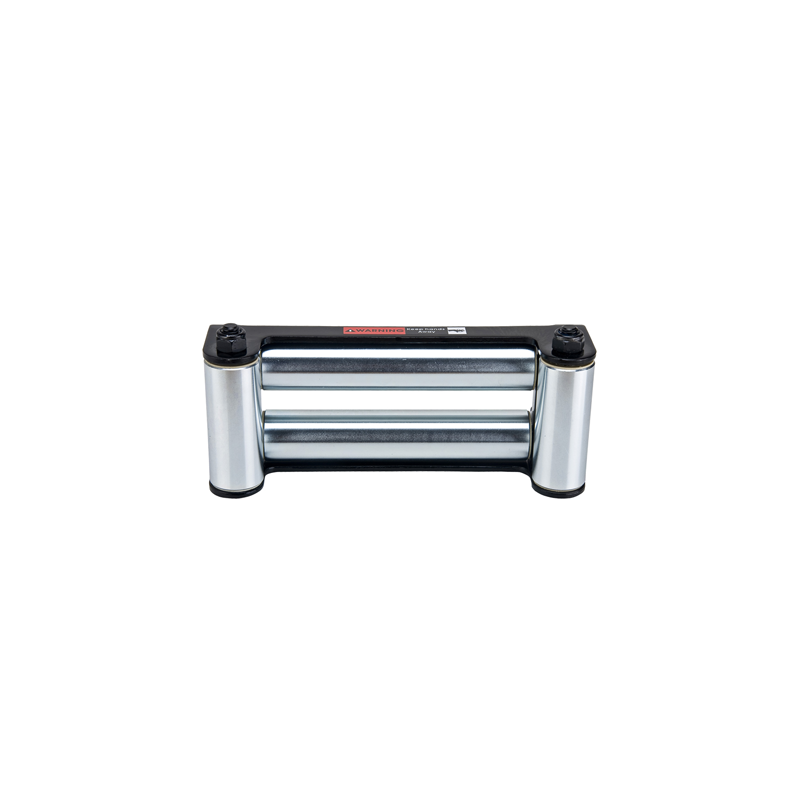

Valčekové vedenie oceľového lana/prievlak na vedenie syntetického lana
Riadiaca jednotka
Popruh k háku
Pripojovacie silové vodiče
Upevňovacie skrutky
Podrobný návod na obsluhu
BALENIE
Hmotnosť navijaka: 33kg syntetické lano / 43 kg oceľové lano
Hrubá hmotnosť: 35kg syntetické lano / 45 kg oceľové lano
Rozmery balenia: 647 × 198 × 410 mm (25,5" × 7,8" × 16,1")
ŤAŽNÁ SILA
Vrstva oceľového lana Maximálna ťažná sila
1 9 500 libier / 4 309 kg
2 7 800 libier / 3 500 kg
3 6 550 libier / 2 977 kg
4 5 700 libier / 2 578 kg
RÝCHLOSŤ NAVÍJANIA A ODBER PRÚDU (1. vrstva lana na bubne)
Zaťaženie Rýchlosť navíjania Odber prúdu (12 V) Odber prúdu (24 V)
Bez zaťaženia 55,8 stôp/min / 17 m/min 60 40
2 000 libier / 907 kg 14,7 stôp/min / 4,5 m/min 140 106
4 000 libier / 1 814 kg 12,5 stôp/min / 3,8 m/min 181 158
6 000 libier / 2 722 kg 8,9 stôp/min / 2,7 m/min 248 187
8 000 libier / 3 650 kg 8,2 stôp/min / 2,5 m/min 295 226
9 500 libier / 4 309 kg 7,5 stôp/min / 2,3 m/min 338 259
